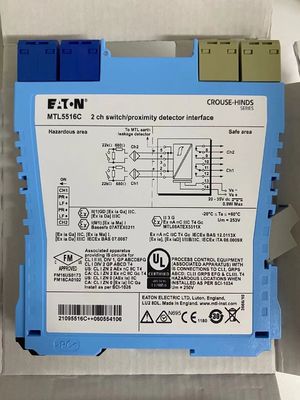

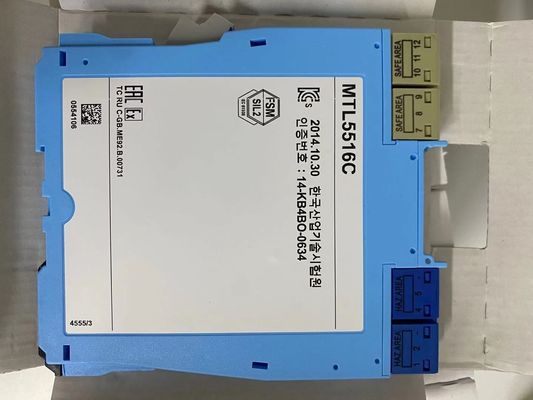

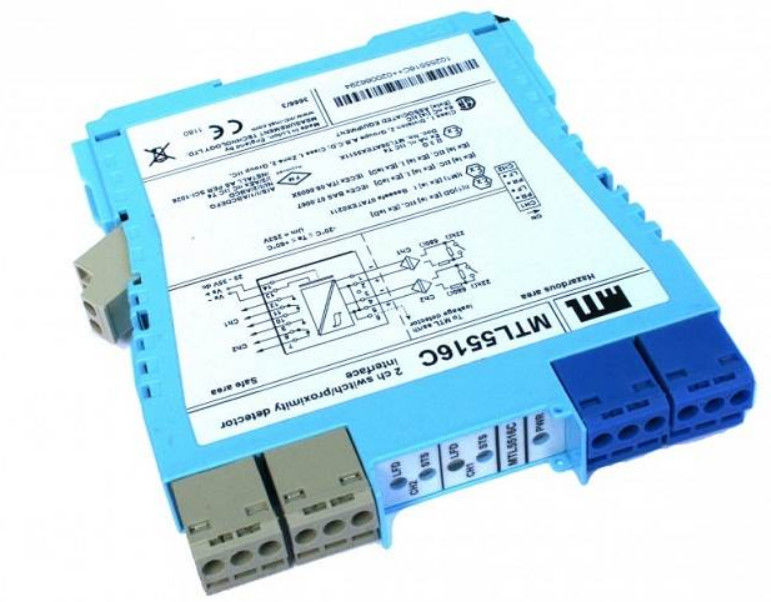

MTL5516C スイッチ近距離検出器インターフェイス NAMUR入力,リレー出力

MTL5516C MTLインストラムスイッチ/近距離検出器インターフェース

MTL5516/Cは,スイッチで2つの安全エリアの負荷を制御できるようにします.
選択された場合は,開きます.
線故障検出装置 (LFD) によって検出され,モジュールの上部にも表示されます.
各チャネルの相反は,チャネル側にあるスイッチで選択されます.
モジュールと出力は交代リレーコンタクトで供給される.
フィールド回路のいずれかに

仕様
共通仕様も参照

• チャンネル数
2つ目
• スイッチの位置
ゾーン0,IIC,T6 危険区域
グループA 危険な場所
接近検出器の位置
ゾーン0,IIC,T4?? 6 適切な認証がある場合
グループA 危険な場所
• 危険区域への入力
接近感知器 (NAMUR) の BS EN60947 標準5 6:2001 に準拠する入力
センサーに電圧が加わります.
1kΩ ±10%から7~9VDC
• 入力/出力特性
正常段階
入力 > 2.1mA (入力回路内の< 2kΩ) の場合,出力停止
入力 < 1.2mA (> 入力回路内の 10kΩ) の場合は出力開く.
ヒステレシス: 200μA (650Ω) 名値
• 線誤検定 (LFD) (選択した場合)
ユニット側にあるスイッチを介してユーザ選択可能. ライン障害は,各チャネルのためのLEDによって示されています. チャンネル出力リレーは
入力ラインの故障が検出された場合,電源を消します.
オープン・サーキット・アラームがオンで,イン < 50μA
オン・サーキット・アラームがオフで,イン > 250μA
リン < 100Ωの場合,短路警報が有効
RIN > 360Ωの場合,短路アラームをオフにする
注: LFD 装置を接触入力装置で使用するときは抵抗を装着しなければならない.
スイッチ付きで500Ωから1kΩ
スイッチを並行して20kΩから25kΩ
• 安全な領域の出力
2つの単極リレーと切換コンタクト
注: 反応負荷は適切に抑制されなければならない.
• リレーの特性
応答時間: 最大10ms
接触資格 (安全エリア):
250V AC, 2A, cosØ >0.7,
40V DC 2A 抵抗負荷
接触値 (ゾーン2):35V,2A,100VA
• 最大電流消費量
24Vで35mA
11. ユニット内の電力の消耗
0.84W 24Vで

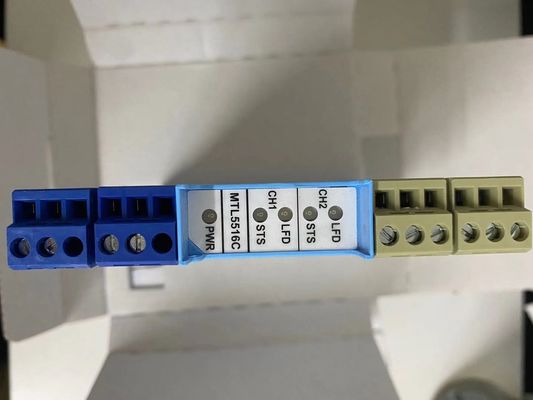

• LED インジケーター
緑色:電力の表示
黄色: 2 チャンネル状態,出力電源がオンになったとき
赤: 2 線路障害が検出された時のLFD表示
• 安全性説明 (各チャネル)
U_o=10.5V I_o=14mA P_o=37mW Um = 253V rms または dc
