商品の詳細:
お支払配送条件:
|
| 製造者: | ペッパール+フックス | 商品番号: | KFD2-STC5-Ex1.H |
|---|---|---|---|
| シグナルタイプ: | アナログ入力 | 安全性の完全レベル (SIL): | SIL 2 |
| 定位電圧: | 18... 30V DC | 入力信号: | 4… 20 mA |
| 負荷: | 0... 800 Ω | ディスプレイ要素: | LED |
| ハイライト: | KFD2-STC5-Ex1.H,スマートな送信機の電源,PEPPERL FUCHS スマートトランスミッター電源 |
||

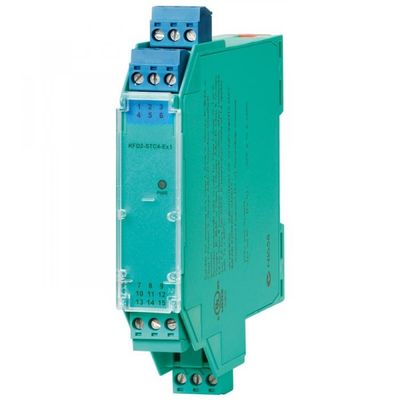

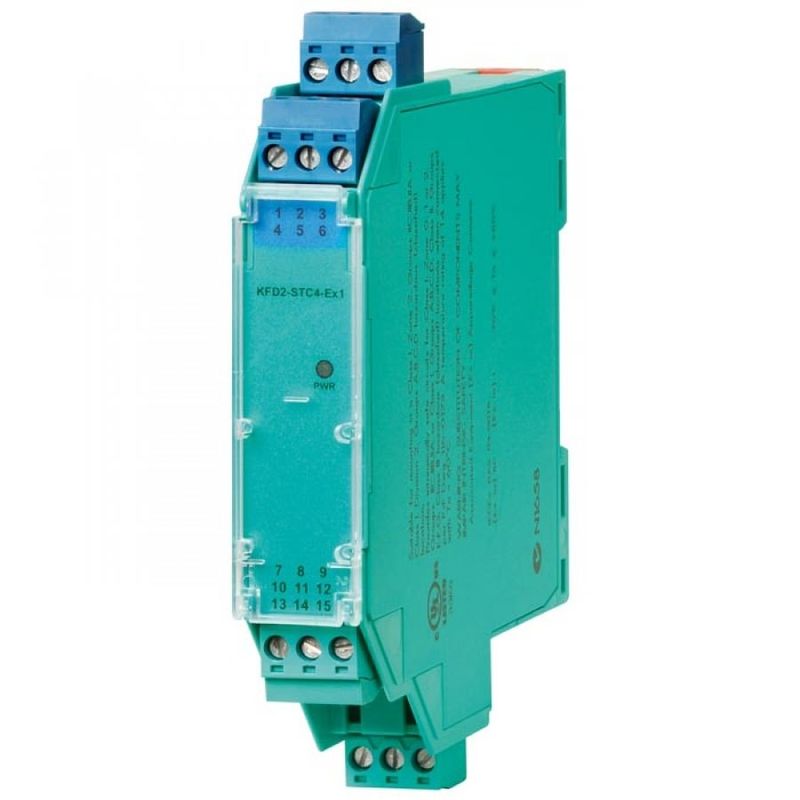

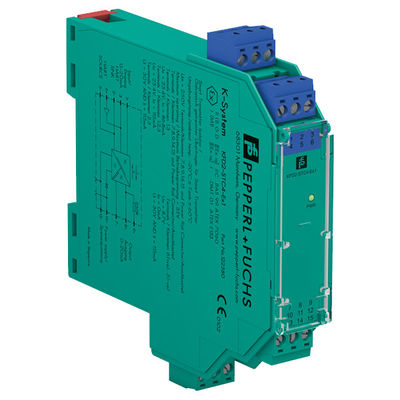

PEPPERL FUCHS SMARTトランスミッター電源 KFD2-STC5-Ex1.H
| 一般仕様 | ||
|---|---|---|
| シグナルタイプ | アナログ入力 | |
| 機能安全に関するパラメータ | ||
| 安全性の完全性レベル (SIL) | SIL 2 | |
| 体系的な能力 (SC) | SC3 | |
| 供給 | ||
| 接続 | パワーレールまたはターミナル 14+, 15- | |
| 定数電圧 | 18... 30V DC | |
| リップル | 供給許容範囲内 | |
| 電力消耗 | 最大負荷時 ≤ 1 W | |
| 電力消費量 | 最大負荷時 ≤1.6W | |
| インプット | ||
| 接続側 | フィールド側 | |
| 接続 | ターミナル1+,2,3 | |
| 入力信号 | 4... 20mA | |
| オープン回路電圧/ショート回路電流 | 端末 1+, 3: 24 V / 25 mA | |
| 入力抵抗 | 最大 265 Ω 端子 2-, 3, 最大 330 Ω 端子 1+, 3 | |
| 可能な電圧 | 20 mA で ≥ 17 V; 4 mA で ≥ 21 V,端子 1+,3 | |
| 生産量 | ||
| 接続側 | 制御側 | |
| 接続 | ターミナル 7+, 8-, 9- (シンク) ターミナル 7-, 8+, 9+ (ソース) 追加情報 |
|
| 負荷 | 0... 800 Ω | |
| 出力信号 | 4... 20 mA (過負荷 > 25 mA) | |
| リップル | 最大 50 μArms | |
| 外部の供給 (ループ) | 2... 30V DC 外部電圧が > 19 V の場合,負荷 ≥ ((V - 19) / 0.02) Ω が求められます.V は外部の電圧の値です. ターミナル9の内部250 Ω抵抗は負荷として使用できます. |
|
| 移転特性 | ||
| 偏差 | 20 °C (68 °F) で 4... 20 mA ≤ 10 μA 配電電電圧の校正,線性,ヒステレシス,負荷および変動を含む |
|
| 環境温度の影響 | ≤0.25 μA/K | |
| 周波数範囲 | フィールド側から制御側へ:帯域幅0.5Vppシグナル0...7.5kHz (-3dB) 制御側からフィールド側へ:帯域幅0.5Vpp信号0.3...7.5kHz (-3dB) |
|
| 決済時間 | 200 μs | |
| 上昇時間/減少時間 | 100 μs | |
| ガルバン隔離 | ||
| 出力/電源 | 機能隔離 定数隔離電圧 50 V AC | |
| インディケーター/設定 | ||
| ディスプレイ要素 | LED | |
| ラベル付け | 前面にラベルを貼るスペース | |
| 規則の適合性 | ||
| 電磁互換性 | ||
| 規制規制について | EN 61326-1:2013 (産業用場所) | |
| 適合性 | ||
| 電磁互換性 | NE 21:2012 EN 61326-3-2:2008 |
|
| 保護程度 | IEC 60529:2001 | |
| 電気ショック対策 | UL 61010-1:2012 | |
| 環境条件 | ||
| 環境温度 | -20 °Cから60 °C (-4 °Fから140 °F) 70 °C (158 °F) までの環境温度の範囲を拡張し,必要な設置条件については手帳を参照してください. |
|
| メカニカル仕様 | ||
| 保護程度 | IP20 | |
| 接続 | スクリップ端子 | |
| 質量 | 約200g | |
| サイズ | 20 x 124 x 115 mm (0.8 x 4.9 x 4.5 インチ) (W x H x D),ハウジングタイプB2 | |
| 高さ | 124mm | |
| 幅 | 20mm | |
| 深さ | 115mm | |
| マウント | EN 60715 に準拠する 35 mm DIN 固定レール:2001 | |
| 危険地域における適用のためのデータ | ||
| EU型試験証明書 | CML 17 ATEX 2029X | |
| 標識 |  II (1) G [Ex ia Ga] IIC についてII (1) D [Ex ia Da] IIIC についてI (M1) [Ex ia Ma] I |
|
| インプット | [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I について | |
| 供給 | ||
| 最大安全電圧 | 250 V (注意!定位電圧が低くなる可能性があります.) | |
| 設備 | ターミナル1+,3 | |
| 電圧 | 27.2V | |
| 流動 | 93mA | |
| パワー | 633 mW | |
| 内容量 | 5 nF | |
| 内部誘導力 | 0mH | |
| 設備 | ターミナル 2〜3 | |
| 電圧 | 30V | |
| 流動 | 115 mA | |
| パワー | 1W | |
| 電圧 | 2V | |
| 流動 | 8.5mA | |
| パワー | 1.1 mW | |
| 設備 | ターミナル 1+, 2 / 3- | |
| 電圧 | 27.2V | |
| 流動 | 115 mA | |
| パワー | 782mW | |
| 内容量 | 5 nF | |
| 内部誘導力 | 0mH | |
| 生産量 | ||
| 最大安全電圧 | 250 V (注意!定位電圧が低くなる可能性があります.) | |
| 証明書 | CML 17 ATEX 3028X | |
| 標識 | 2 3G エク 2C T4 Gc |
|
| ガルバン隔離 | ||
| 入力/出力 | IEC/EN 60079-11 に準拠する安全電気隔離:2007圧力のピーク値 375 V | |
| 入力/電源 | IEC/EN 60079-11 に準拠する安全電気隔離:2007圧力のピーク値 375 V | |
| 規則の適合性 | ||
| 規制規制について | EN IEC 60079-0:2018, EN 60079-7:2015+A1:2018, EN 60079-11:2012 | |
| 国際承認 | ||
| UL承認 | E106378 | |
| 制御図 | 116-0439 (cULus) | |
| IECEx 承認 | ||
| IECEx証明書 | IECEx CML 17.0015X | |
| IECExマーク | [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I について エク IIC T4 Gc |
|
