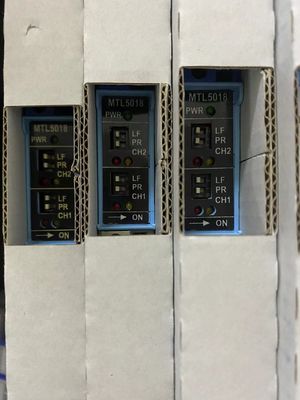

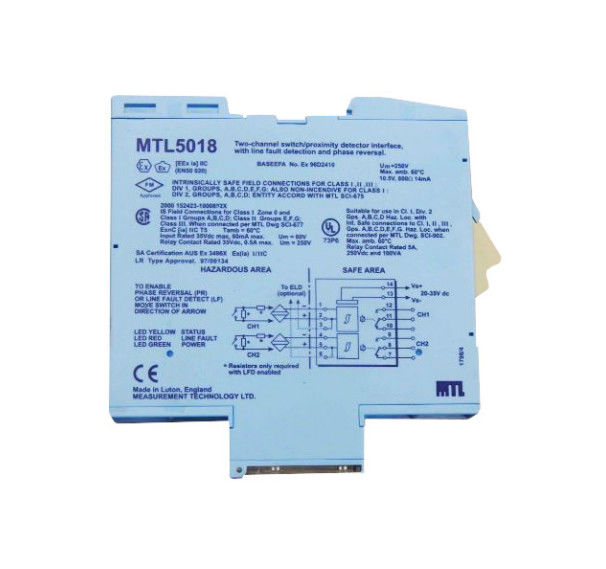

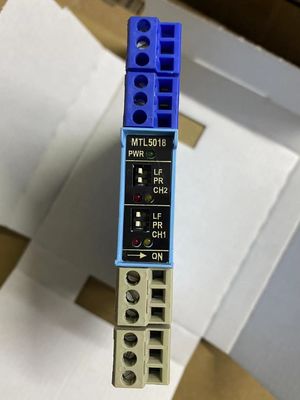

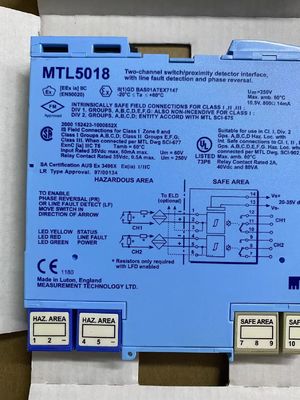

MTL5018 MTL 機器 接近感知器 インターフェース チャンネル数 2

MTL5018 MTL 機器近距離検出器インターフェース

MTL5018は,2つの安全エリアの負荷を2つの
2 危険地帯にあるスイッチや近距離検出器
独立的な相反制御が可能である.
センサーのいずれかの状態に対して信号されるアラーム状態.
選択可能な線故障検出装置 (LFD) は,開いた線または短線を検出します.
フィールド回路のいずれかに

仕様
共通仕様も参照
• チャンネル数
2つ目
• スイッチの位置
ゾーン0,IIC,T6 危険区域
グループA 危険な場所
接近検出器の位置
ゾーン0,IIC,T4?? 6 適切な認証がある場合
グループA 危険な場所
• 安全な領域の出力
切り替えコンタクト付きのリレー2つ
• 危険区域への入力
接近検出器のNAMUR/DIN 19234規格に適合する入力
• センサーに電圧が加わります
1kΩ ±10%から7~9V
• 入力/出力特性
正常 (逆) 段階:
Iin >2.1mAまたは Rin <2kΩの場合,出力電源が電源化 (消電) されている
Iin <1.2mA または Rin >10kΩの場合,出力電源が消電 (電源が付いている)
ヒステレシス: 200μA 典型的な
• 線路の故障検出 (LFD)
ユニットの上部にあるスイッチを介してユーザが選択できます.各チャネルのLEDによってライン欠陥が示されます.検出されたライン欠陥はリレーを無効にします.
Iin<100μAの場合,オープン・サーキットアラーム
Iin>250μAの場合,オープン・サーキット・アラームをオフにする
RIN<100Ωの場合,短路アラームがオン
RIN>360Ωの場合,短路アラームをオフにする
注: LFD 装置を接触入力装置で使用するときは抵抗を装着しなければならない.
スイッチ付きで500Ωから1kΩ
スイッチを並行して20kΩから25kΩ
• 段階 逆転
各チャンネル独立,ユーザが選択できる
• リレータイプ
単極,切換コンタクト
注: 反応負荷は適切に抑制されなければならない.
• リレーの特性
応答時間: 最大10ms
コンタクト値: 250V AC, 2A, cosø > 07
40V DC 2A 抵抗負荷
• LED インジケーター
緑色:電力の表示
黄色: 2 各チャネルの状態 (出力が電源化されるとき)
赤: 2 各チャネルのLFD表示 (線路の故障が検出されたとき)
• 最大電流消費量
20Vで60mA
24Vで60mA
35Vで40mA
• 最大電力消耗
1.4W 24Vで
1.5W 35Vで
• 孤立 する
電源,危険区域回路,リレー出力間の 250V ACまたはDC
• 安全性説明 (各チャネル)
10.5V,800Ω,14mA,Um=250V rmsまたはDC
