| 製造者: | ペッパール+フックス | プロダクト: | KFD2-UT2-1 |
|---|---|---|---|
| 定数電圧: | 20〜30V DC | 測定の種類: | 2,3,4ワイヤの接続 |
| ディスプレイ要素: | LED | 入力抵抗: | ≥ 1 MΩ (-100... 100 mV) |
| 電圧: | 選択可能な範囲 -100... 100 mV | 電力消費量: | 最大0.98W |
| ハイライト: | KFD2-UT2-1 PEPPERL FUCHS 隔離バリア,PEPPERL FUCHS 隔離された壁 KFD2-UT2-1,kfd2 ut2 1 |
||

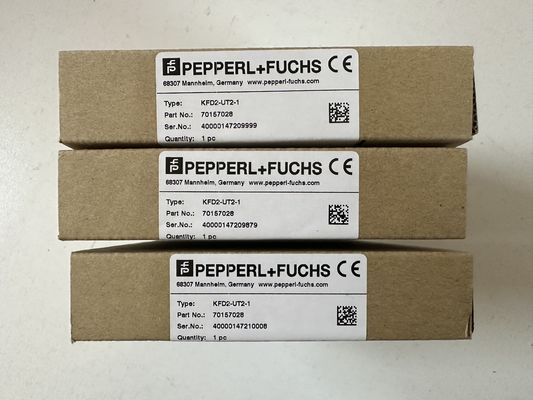

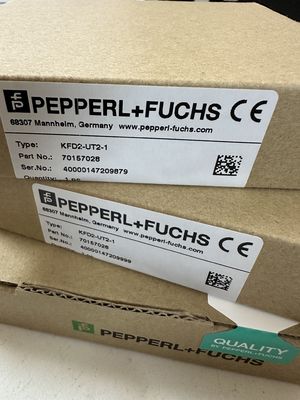

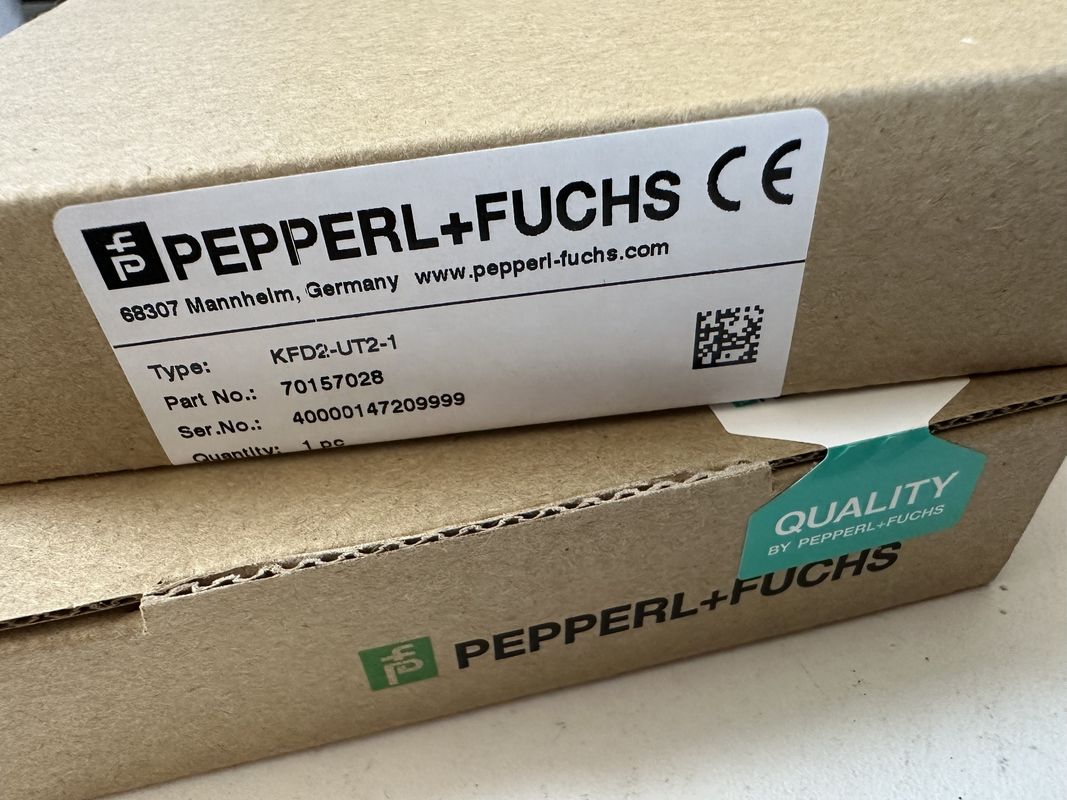

PEPPERL FUCHS KFD2-UT2-1 パクトウェアで設定可能な普遍温度変換器
商品の詳細:
メーカー:ペッパール+フックス
製品番号 : KFD2-UT2-1
製品タイプ: ユニバーサル温度コンバーター
機能
この信号コンディショナーは フィールド回路と制御回路の間の電磁隔離を供給します
この装置は,抵抗温度計,熱対,または電位計の信号を比例した出力電流に変換する.
取れる端末ブロックK-CJC-**は,熱対の内部冷接補償のためのアクセサリーとして利用可能である.
障害はLEDと別々の集団エラーメッセージの出力によって示される.
この装置はPACTwareの設定ソフトウェアを使用して簡単に設定できます.
追加情報については,マニュアルとwww.pepperl-fuchs.comを参照してください.
テクニカルデータ
| 一般仕様 | ||
| シグナルタイプ | アナログ入力 | |
| 機能安全に関するパラメータ | ||
| 安全性の完全レベル (SIL) | SIL 2 | |
| 供給 | ||
| 接続 | 端末 14+, 15 または電源供給モジュール/電源レール | |
| 定数電圧 | 20〜30V DC | |
| リップル | 供給許容範囲内 | |
| 電力消耗 | ≤0.98W | |
| 電力消費量 | 最大0.98W | |
| インターフェース | ||
| プログラミングインターフェース | プログラミングソケット | |
| インプット | ||
| 接続側 | フィールド側 | |
| 接続 | ターミナル 1,2,3,4 | |
| RTD | タイプPt10,Pt50,Pt100,Pt500,Pt1000 (EN 60751: 1995) | |
| タイプ Pt10GOST,Pt50GOST,Pt100GOST,Pt500GOST,Pt1000GOST (6651-94) | ||
| タイプ Cu10, Cu50, Cu100 (P50353-92) | ||
| タイプ Ni100 (DIN 43760) | ||
| 測定電流 | RTD で約 200 μA | |
| 測定の種類 | 2,3,4ワイヤの接続 | |
| 鉛抵抗 | ラインあたり最大50 Ω | |
| 測定回路の監視 | センサー破損,センサー短回路 | |
| 熱対 | タイプB,E,J,K,N,R,S,T (IEC 584-1: 1995) | |
| L型 (DIN 43710: 1985) | ||
| タイプ TXK,TXKH,TXA (P8.585-2001) | ||
| 冷接点補償 | 外部と内部 | |
| 測定回路の監視 | センサーの破損 | |
| 容量計 | 0... 20 kΩ (2本のワイヤ接続),0.8... 20 kΩ (3本のワイヤ接続) | |
| 電圧 | 選択可能な範囲 -100... 100 mV | |
| 入力抵抗 | ≥ 1 MΩ (-100... 100 mV) | |
| 生産量 | ||
| 接続側 | 制御側 | |
| 接続 | 出力I:ターミナル7:ソース (-),シンク (+),ターミナル8:ソース (+),ターミナル9:シンク(-) | |
| 生産量 | アナログ電流出力 | |
| 電流範囲 | 0... 20mA または 4... 20mA | |
| 障害信号 | ダウンスケール 0 または 2 mA,アップスケール 21.5 mA (NAMUR NE43 による) | |
| ソース | 負荷 0... 550 Ω | |
| オープン回路電圧 ≤ 18 V | ||
| シンク | 端末間の電圧 5... 30 V.電流が 16.5 V 以上の源から供給されている場合, | |
| 連続抵抗 ≥ (V - 16.5)/0.0215 Ω が求められる.ここでVは源電圧である. | ||
| 抵抗の最大値は (V−5)/0.0215 Ωである. | ||
| 移転特性 | ||
| 偏差 | ||
| カリブレーション後 | Pt100: ± (0.06 %の測定値でK + 0.1 %のスパン + 0.1 K (4線接続) | |
| 熱対: ± (温度で測定値の0.05% + 跨度の0.1% + 1 K (R型とS型では1.2 K)) | ||
| mV: ± (50 μV + 0.1%のスパン) | ||
| 容量計: ± (0.05 %全スケール + 0.1 %スパン) (鉛抵抗による障害を除く) | ||
| 環境温度の影響 | Pt100: ± (0.0015%の測定値でK + 0.006%のスパン) /K ΔTアムブ*) | |
| 熱対: ± (0.02 K + 0.005 % 測定値の °C + 0.006 % 跨度) /K ΔTアムブ*)),冷交差点補償 (CJC) の影響を含む | ||
| mV: ± (測定値の0.01% + 跨度の0.006%) /K ΔTアムブ*) | ||
| パンテニオメーター: ± 0.006% スパン/K ΔTアムブ*) | ||
| *)ΔTアムブ= 23 °C (296 K) に参照された環境温度の変化 | ||
| 供給電圧の影響 | < 0.01 パーセント | |
| 負荷の影響 | 100 Ω の出力値の ≤ 0.001 % | |
| 反応時間 | 最悪のシナリオ値 (センサーの破損および/またはセンサーのショートサーキット検出が有効) | |
| mV: 1s,CJCを持つ熱対: 1.1s,固定基準温度を持つ熱対: 1.1s,3線または4線RTD: 920ms,2線RTD: 800ms,ポテンチオメーター: 2.05s | ||
| ガルバン隔離 | ||
| 入力/その他の回路 | IEC 61010-1 基準の基本隔熱 定数隔熱電圧 300 Vエフ | |
| 出力/供給,プログラミング入力 | 機能隔離 定数隔離電圧 50 V AC | |
| プログラムインプットと電源の間には電気隔離がない. | ||
| プログラムケーブルは,地回路を避けるように電磁隔離を提供します. | ||
| インディケーター/設定 | ||
| ディスプレイ要素 | LED | |
| 構成 | PACTware を通して | |
| ラベル付け | 前面にラベルを貼るスペース | |
| 規則の適合性 | ||
| 電磁互換性 | ||
| 規制規制について | EN 61326-1:2013 (産業用場所) | |
| 適合性 | ||
| 電磁互換性 | NE 21:2006 | |
| 保護程度 | IEC 60529:2001 | |
| 環境条件 | ||
| 環境温度 | -20 °Cから60 °C (-4 °Fから140 °F) | |
| メカニカル仕様 | ||
| 保護程度 | IP20 | |
| 接続 | スクリップ端子 | |
| 質量 | 約130g | |
| サイズ | 20 x 119 x 115 mm (0.8 x 4.7 x 4.5 インチ) (W x H x D),ハウジングタイプB2 | |
| 高さ | 119 mm | |
| 幅 | 20mm | |
| 深さ | 115mm | |
| マウント | EN 60715 に準拠する 35 mm DIN 固定レール:2001 | |
| 一般情報 | ||
| 追加情報 | 証明書,適合宣言,使用説明書,および適用される場合の説明書に注意してください.詳細についてはwww.pepperl-fuchs.comを参照してください. | |
