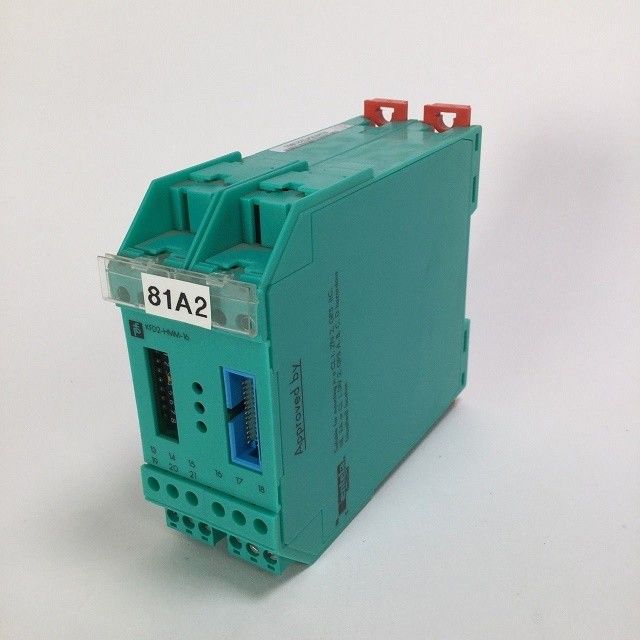

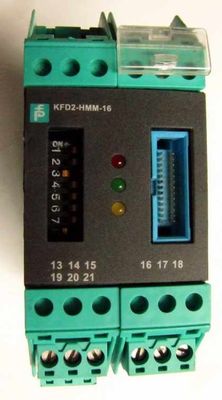

ハート マルチプレクサー マスター ペッパール フックス Kfd2 16

商品の詳細:
メーカー:ペッパール+フックス
製品番号 :KFD2-HMM-16
製品タイプ: ハート マルチプレクサーマスター

特徴:

• 16チャンネル
• 24V DC電源 (電源レール)
• HART フィールドデバイス入力 (5~7回見直し)
• 最大15のKFD0-HMS-16スレーブユニットが接続できます
• IEC/EN 61508 に準拠するSIL 3まで

機能

このHART マルチプレクサー マスターは最大256個のアナログフィールド機器を操作する.HART マスターの内蔵スレーブユニットは最初の16つのフィールド機器を操作する.フィールド機器が16個以上必要なら,最大15の追加HARTマルチプレクサースレーブKFD0-HMS-16が接続できます.

スラブユニットは14ピン平面ケーブルでマスターに接続される.リボンケーブル用のコネクタは,インターフェースと電源用のコネクタと同じホイジング側にあります.

アナログ信号は,各ユニットの26ピン平面ケーブルを介して,別々に端板に接続される. アナログ測定回路のHART信号には16本の線が留保されている.残りの10の手がかりは 地面に送られます.

この装置は取り外せる端末で設計されており,パワーレールに接続できます.

テクニカルデータ

1製品説明

HART マルチプレクサーマスター

2機能安全に関するパラメータ

安全性の完全性レベル (SIL): SIL 3

3供給

接続: ターミナル17+,18

定数電圧: 20... 32 V DC 100 mA の典型

電力消費量: 最大3W

4HART信号チャンネル (本質的に安全ではない)

適合性: HART フィールドデバイス入力 (5~7回見直し)

接続: アナログ接続用の26ピン平面ケーブル

KFD2-HMM-16とKFD0-HMS-16の間のマスター・スレーブ接続のための14ピン平面ケーブル

流出電流: < 3 μA -20... 85 °C (-4... 185 °F) で

停止抵抗: 外部 230... 500 Ω 標準 (最大 1000 Ω が可能)

出力電圧: ≥ 400 mV_ss(上記に指定された終結電阻で)

出力抵抗: 100 Ω以下,容量式結合

入力インペダンス: HART 仕様に従って

入力電圧範囲: 0.08... 4V_ss標準 ± 5.2 V ローカル基準として

5インターフェース

移転率 9600, 19200,または 38400 ビット/秒 (DIL スイッチ (2 と 3) でユーザによって選択可能)

タイプ: RS-485 2本の多線ドロップ

アドレスの選択: DIL スイッチごとに選択可能な 31 つの可能なアドレスのうちの 1 つ (4... 8)

6. インディケーター/設定

制御要素: DIP スイッチ

構成: DIPスイッチで

標識: 前面にラベルを貼るスペース

7適合性

保護程度: IEC 60529:2001

8環境条件

周囲の温度: -20 °Cから60 °C (-4 °Fから140 °F)

9メカニカル仕様

保護程度: IP20

接続: スクリップ端子

質量: 約250g

サイズ: 40 x 107 x 115 mm (1.6 x 4.2 x 4.5 インチ) (W x H x D),ハウジングタイプC1

高さ: 107mm

幅: 40mm

深さ: 115mm

設置: EN 60715 に準拠する 35 mm DIN 固定レール:2001
