商品の詳細:
お支払配送条件:
|
| 製造: | アレン・ブラッドリー | モデル: | 1756-OB16E |
|---|---|---|---|
| モジュールのタイプ: | デジタルDCの出力モジュール | 電圧: | 12~24ボルト DC |
| 生産量: | 電子的に溶融した16点 | 稼働電圧範囲: | 10~30ボルト DC |
| スロット幅: | 1 | 出力数: | 16 （16） |
| ハイライト: | 16点D/Oモジュール,アレン・ブラッドリー コントロール・ロジックス D/O モジュール,1756-OB16E |
||
商品の詳細:
メーカー: アレン・ブラッドリー
製品番号 : 1756-OB16E
製品タイプ:デジタルDC出力モジュール

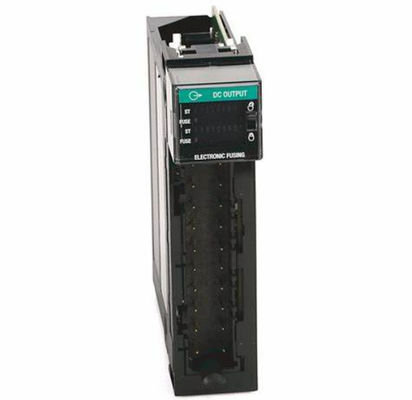

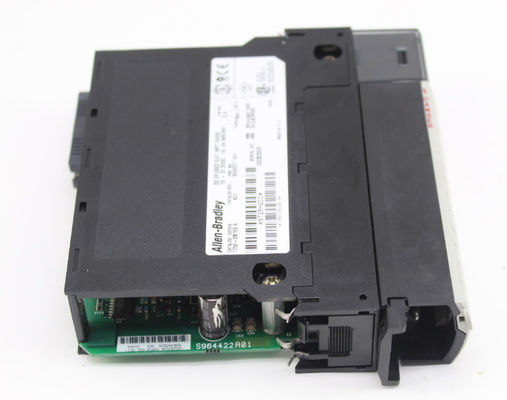

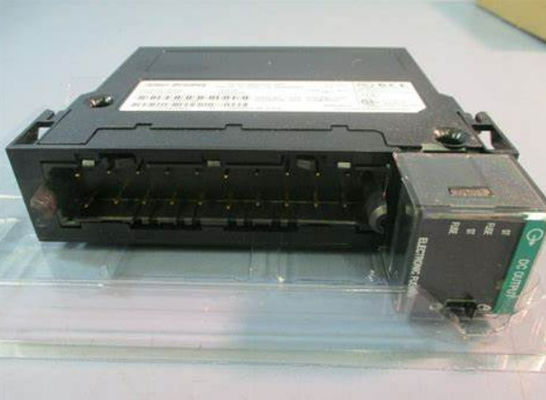

アレン・ブラッドリー1956年OB16Eは,コントローラロジックスプログラム可能な自動化コントローラ (PLC) プラットフォームの一部であるディスクリート出力モジュールである.このモジュールは,特に10-31の出力電圧範囲を供給するDC出力モジュールです.2 名値24VDCのVDC. 16 (16) つの出力チャネルを搭載し,各グループに8 (8) チャンネルを構成する2 (2) つの電子結合グループに分かれています.このモジュールは,通常,リレーコイルなどの24VDC評価装置を操作するために使用されます.電磁電源駆動装置,パイロットランプ,サイレン,その他の類似の電気負荷.
1756-OB16Eは,任意の1756 ControlLogixコントローラと互換性のある単スロット幅のモジュールである.任意の1756 ControlLogixラック,特に1756 A4;1756 A17にインストールすることができる.1756-A10; 1756-A13 と 1756-A17. さらに,ローカル I/O または分散型 I/O コンポーネントとして機能することができる.
1756-OB16Eは1チャネルあたり1A @ 60 °C (140 °F) または1モジュールあたり8A @ 60 °C (140 °F) の出力電流を提供します.ポイント1点あたり10msで2Aの電流の電圧上昇を指定し,2秒ごとに繰り返す @ 0 °C (32 °F) @ 24V DCさらに,モジュールの最小負荷電流は 1 チャネルあたり 3 mA です.
グループごとに組み込み電子フィュージングが提供されている.各出力チャネルは,OFFからONへの出力遅延時間70 μs nom/1 ms max,オンからOFFへの遅延時間360 μs nom/1 ms maxを示している.バックプレンの電流は5VDCで250mA,24VDCで2mAで,バックプレンの電流総需要は1.32ワット,最大電源消耗は4.1W @ 60 °C (140 °F) である.
1756-OB16Eモジュールは,電圧カテゴリ12から24ボルトDC源電圧,および10から31.2ボルトDCの稼働電圧を有する.その総バックプレンの電力は1.32ワットと5で250ミリアンプの電流.1ボルトと24ボルトで2ミリアンプ.また,オフ状態のリーク電流のポイントあたり最大1ミリアンプと,オン状態の電圧下降1アンプで最大400mVのDC電圧を有する.ポイントあたり最大電流は,摂氏60度で1Ampであり,モジュールあたり最大電流は,摂氏60度で8Ampですこのモジュールは1350ボルト ACで2秒間 ルーチンテストされ 250ボルトの連続的な隔離電圧を持っていますその最小の負荷電流は点あたり3ミリアンプであり,その典型的な突発電流は点あたり10秒間2アンプですこのモジュールの電源消耗は最大4.1ワットで,熱消耗は13.98BTU/hである.オン/オフから70マイクロ秒/最大1ミリ秒の出力遅延時間,オン/オフから360マイクロ秒/最大1ミリ秒動作温度は0~60°Cで 動作しない温度は−40~85°Cですこのモジュールは,また,欠陥モードの状態とプログラムモードの状態の修正を可能にします.
テクニカル仕様
| 製造者 | ロックウェル・オートメーション |
| 切断可能なターミナルブロック | 1756-TBNH; 1756-TBSH |
| 熱分散 | 13.98 BTU/h @ 60 °C (140 °F) |
| バックプランの電流5.1ボルト | 250ミリアンパール |
| バックプランの電流 24 伏 | 2ミリアンパー |
| 出力遅延時間,オンからオフ | 360 μs nom/1 ms 最大 |
| 出力遅延時間,オフからオンへ | 70 μs nom/1 ms 最大 |
| スロット幅 | 1 |
| RTBキーリング | ユーザが定義した機械 |
| モジュールキーリング | 電子 |
| 定数出力電圧 | 24VDC |
| 出力電圧範囲 | 10-31.2 VDC |
| 出力数 | 十六 (16) |
| ブランド | アレン・ブラッドリー |
| 部品番号/カタログ番号 | 1756-OB16E |
| シリーズ | コントロールロジックス |
| モジュールの種類 | デジタルDC出力モジュール |
| 電力消耗 (最大) | 4.1 W @ 60 °C (140 °F) |
| 生産量 | 16点電子的に融合した |
| 電圧 | 12~24ボルト DC |
| 稼働電圧範囲 | 10~30ボルト DC |
| 最大出力電流ランキングポイント | 摂氏60で1アンパール |
| 最大出力電流名付けモジュール | 摂氏60度で8アンペア |
| バックプランの電流 5 伏 | 250ミリアンプ |
| 切断可能なターミナルブロック | 1756-TBNH,1756-TBSH |
| 隔離電圧 | 連続50ボルト |
| 囲み | ない |
| UPC | 10612598180810 |
| UNSPSC | 32151705 |
