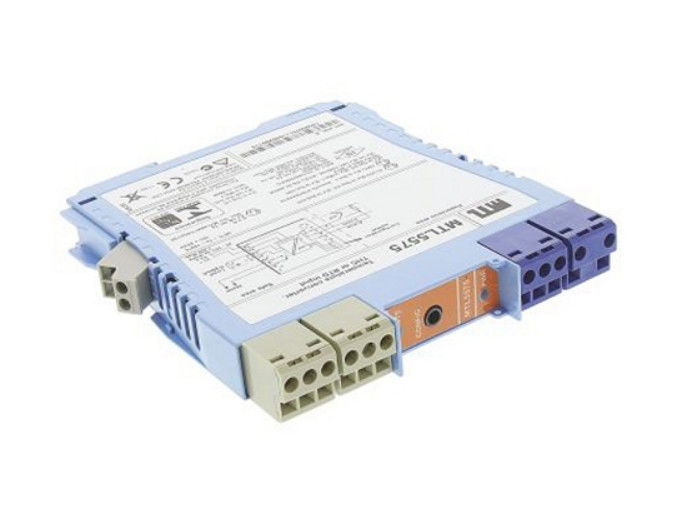

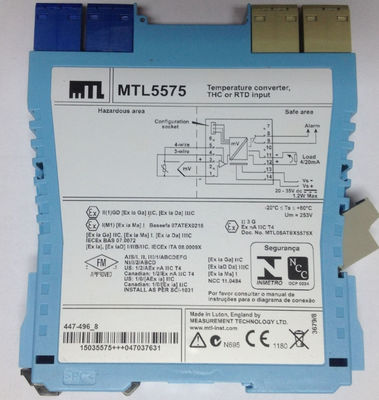

MTL5575 MTL産業温度変換機

MTL5575 MTL 計器温度変換器

MTL5575は,危険なエリアに設置された温度センサーからの低レベルのDC信号を4/20mAの電流に変換し,安全なエリアの負荷を動かす.ソフトウェアで選択できる機能には,線形化が含まれます.,すべての熱電偶型および2線,3線または4線RTDの範囲,モニタリング,テストおよびタグ付け. (熱電偶アプリケーションでは,端子1・3のHAZ-CJCプラグには統合されたCJCセンサーが含まれます.パーソナルコンピュータで設定します単一のアラーム出力が提供され,プロセスのアラームまたは早期熱電池故障の通知を提供するように設定することができます.

仕様
共通仕様も参照

• チャンネル数
1つ
• 信号源
THCタイプJ,K,T,E,R,S,BまたはNからBS 60584およびXK mV入力
RTDs 2/3/4ワイヤープラチナ,BS 60751
Pt100,Pt500,Pt1000
Cu-50 & Cu-53
ニ100/500/1000 DIN 43760
信号源の位置
ゾーン0,IIC,T4-6 危険区域
区画1 グループA 危険な場所
• 入力信号範囲
¥75から+75mV,または0から400Ω (0から1000ΩのPt&Niセンサー)
• 入力信号の範囲
3から150mV,または10から400Ω (10から1000ΩのPt&Niセンサー)
RTD 刺激電流
200μA 定数
• 冷接点補償
自動または選択可能
• 冷接点補償エラー
≤1.0°C
• 共通モードの拒絶
120dB 240V で 50Hz または 60Hz (500ms 応答)
• シリアルモードの拒絶
50Hzまたは60Hzでは40dB
• カリブレーション精度 (20°C)
(ヒステレシス,非線形性,繰り返しが含まれる)
入力: (500ms 応答)
mV/THC: ± 15μVまたは入力値の ± 0.05% (どちらが大きいか)
RTD: ± 80mΩ
出力: ± 11μA
• 温度変動 (典型)
入力:
mV/THC:入力値の ± 0.003%/°C
RTD: ± 7mΩ/°C
出力: ± 0.6μA/°C
• カリブレーション精度と温度変動の例
(RTD入力 - 500ms応答)
スパン: 250Ω
精度: ± (0.08/250 + 11/16000) × 100%
= スパンスの0.1%
温度変動: ± (0.007/250 x 16000 + 0.6) μA/°C
= ±1.0μA/°C
• センサー 障害 の 場合 の 安全 ドライブ
上級,下級,またはオフ
• 早期 の 疲労
熱対の早期燃費検出 (選択された場合)
ループ抵抗の上昇が > 50Ω であれば,アラームが鳴る.
•出力範囲
4から20mAの名値で最大600Ω
• アラーム出力 (設定可能)
アラーム状態でリレーをオン,最大250mA @ 35V
• 最大 鉛 耐性 (THC)
600Ω
• 応答 時間
設定可能 - デフォルトで500ms (100/200msの精度 - MTL連絡)
• LED インジケーター
緑色:電源と状態の表示
黄色: 連絡先が閉ざされた時のアラーム表示
• 最大電流消費量 (20mA信号)
24Vで50mA
ユニット内での電源消耗 (20mA信号)
1.2W 24Vで
• 安全性説明
パラメータについては証明書を参照してください. Um=253V rms または dc
• 設定器
MTL PCS45 ソフトウェアを実行するパーソナルコンピュータ
PCL45USBシリアルインターフェース
